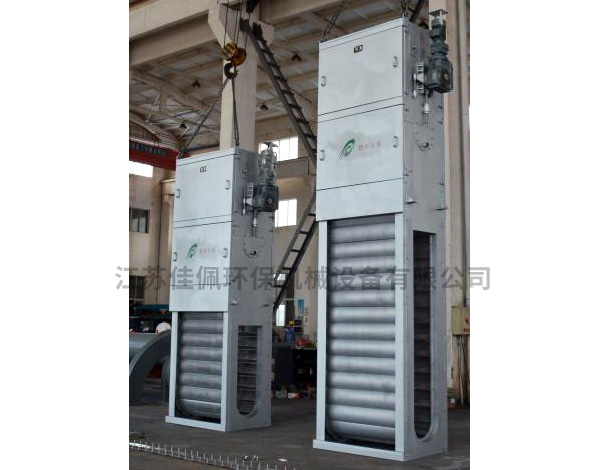

內進流網板式機械格柵采用垂直安裝型式，污水由中間進水洞口流入機內后經兩側網板流出，并經兩側出水通道匯入機后渠道中。驅動電機安裝在機架正向的輸出軸上，兩側網板在傳動鏈條的帶動下，自下而上將網板在水下穿行截留的污物向上提取，抵達上部時，通過鏈輪的轉向功能，在渣物重力和頂置沖洗水力聯合作用下，自動完成卸污工作，渣水排入兩側網板之間的集渣溜槽，柵渣隨水流沖至螺旋輸送機，經輸送機把柵渣送入高排水螺旋壓榨機后，進行壓榨、脫水。

內進流格柵整個網板面具有足夠的過水通道，格柵機溝渠平臺以上部分為全封閉結構，在機器側面活動封板，便于除污機的安裝、檢查和維護。

內進流格柵有可靠的清污效果，在結構設計上有可靠的自凈能力，無污物纏繞、卡滯現象，且格柵底部無污物堆積形成死角。
